OEM/ODM di diametro del motore passo a passo 8mm di alta precisione di Palo dell'artiglio

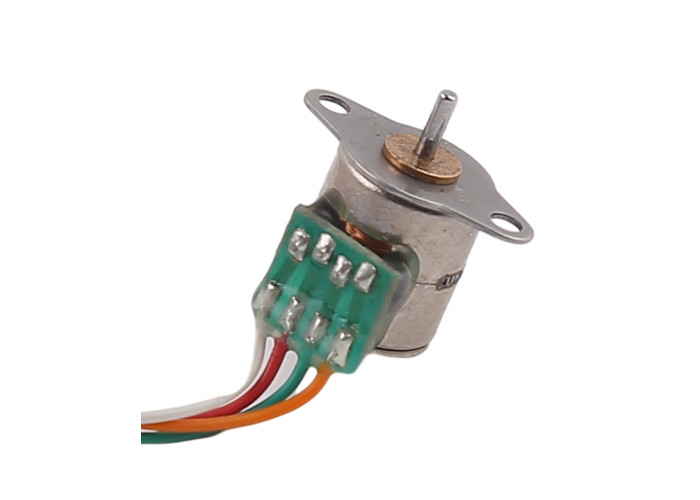

Motore passo a passo a magnete permanente di Palo dell'artiglio di alta precisione e di diametro 8mm micro

motore passo a passo a magnete permanente di Palo dell'artiglio di 8mm micro

Questo motore è un genere di tipo motore facente un passo a magnete permanente del palo dell'artiglio, che appartiene alla categoria di motore facente un passo del micro di precisione e di piccola dimensione.

Il motore ha un diametro esterno di 8mm, una lunghezza di cir cuta 9mm, un angolo di punto di 18 gradi e la resistenza del motore è solitamente 10~50ohm, che può essere selezionato flessibilmente secondo il cir cutuito movente della tensione e di azionamento del cliente. Per facilitare il cliente per collegare il driver, lo sbocco del motore ha generalmente i perni nudi, il cavo di collegamento, del PWB, FPC ed altre opzioni comunemente usate del meccanismo.

In cir cutostanze normali, i clienti utilizzano il motore per abbinare il cambio miniatura, o il dispositivo del cliente ha un meccanismo della decelerazione. O il motore è fornito di vite per aumentare la spinta per raggiungere lo scopo delle parti mobili.

La dimensione del motore è piccola e la forza dell'uscita è inoltre molto piccola. Generalmente, la coppia di torsione è soltanto 1~3g.cm, in modo da sarà utilizzata nella micro unità di controllo di precisione. Per esempio: muovendosi e meccanismi di regolazione per le macchine fotografiche, lenti e filtri dello strumento ottico, meccanismi di trasmissione posizionati micro--accurato della striscia test, ecc.

Scheda di dati di parametro del motore passo a passo:

Curva di coppia di torsione del motore passo a passo:

Motore passo a passo fuori del disegno:

Esposizione del motore passo a passo:

Servizio e personalizzazione dell'utente:

Per questo tipo di motore, la nostra società può fornire i servizi su misura completi per la resistenza del motore, la dimensione del giunto di supporto, la dimensione dell'asse ed il metodo dello sbocco del cavo. per massimizzare la soddisfazione dei bisogni differenti dei clienti.

Allo stesso tempo, questo motore può essere fornito di due tipi di scatole di riduzione, una è una scatola di riduzione dell'ingranaggio cilindrico 10*8, la gamma di rapporto di riduzione è 2~250 facoltativi; l'altra è una scatola planetaria di riduzione con un diametro di 8mm ed il rapporto di riduzione è 4 16 64 256 1024 4096 sei facoltativi.

Inoltre, possiamo aggiungere un codificatore magnetico al back end del motore secondo i bisogni del cliente. Generalmente, il PPR del codificatore può essere selezionato fra 3 e 12. Ciò è una tecnologia specializzata. Aggiungendo un codificatore a così piccolo motore è un pezzo di non facile.
