Dettagli del prodotto
Luogo di origine: La Cina
Marca: Vic-Tech
Certificazione: RoHS
Numero di modello: SM08-GB10
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1Unit
Prezzo: $3.5~$7/Unit
Imballaggi particolari: I campioni sono imballati con il contenitore di carta ed i prodotti di fabbricazione in serie sono i
Tempi di consegna: i 10~20 giorni dopo che il campione è pagato
Termini di pagamento: T/T, Paypal, carta di credito
Capacità di alimentazione: 100000 pc/Month
Tipo del motore: |
Cambio passo passo di PM motor+ |
Dimensione del motore: |
Diametro 8 mm |
Angolo di punto: |
rapporto 18°/gear |
Resistenza: |
40Ω/phase |
Tipo del cambio: |
GB10 (8*10) |
Fase no.: |
2 fasi (bipolari) |
Tipo del motore: |
Cambio passo passo di PM motor+ |
Dimensione del motore: |
Diametro 8 mm |
Angolo di punto: |
rapporto 18°/gear |
Resistenza: |
40Ω/phase |
Tipo del cambio: |
GB10 (8*10) |
Fase no.: |
2 fasi (bipolari) |

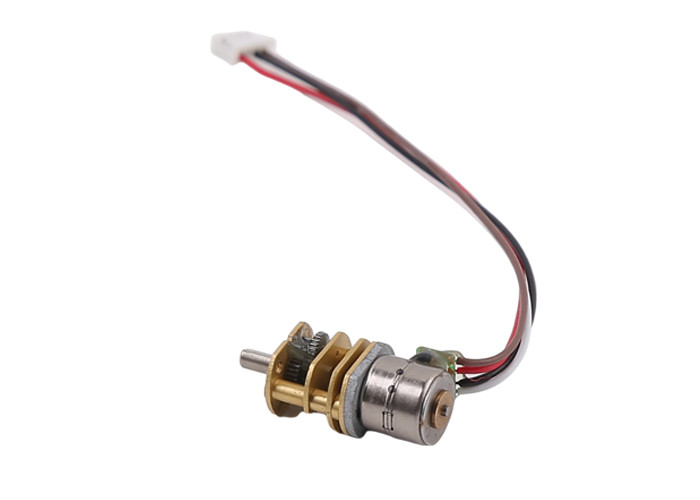

SM08-GB10 di piccole dimensioni un motore passo a passo a magnete permanente da 8 millimetri del diametro con il cambio di 10*8 millimetro
Descrizione:
Questo motore SM08-GB10 è un motore di 8mm allegato con un cambio di 10*8mm (GB10)
Abbiamo rapporti di marce differenti affinchè scegliamo.
Con il più grande rapporto, la coppia di torsione del motore è più alta e la velocità del motore è più lenta.
Confermi prego il rapporto di marce prima del vostro ordine.
Per l'albero di uscita, abbiamo due tipi differenti di assi standard: Asse dell'asse di D e della madrevite.
Se i clienti richiedono il tipo speciale dell'asse, possiamo anche fare quello, ma ha costato la tassa extra di personalizzazione.
Parametri del motore:
| Modello no. | SM08-GB10 |
| Tipo del motore | motore passo a passo di 8mm PM |
| Tipo del cambio | GB10 (10*8mm) |
| Angolo di punto | 18°/step |
| Resistenza di bobina | 40Ω/step |
| Albero di uscita | Asse dell'asse di D/madrevite |
| Fase no. | 2 fasi (4 cavi) |
| Tipo del connettore | Molex 51021-0400 (passo di 1.25mm) |
Parametri del cambio:
| Rapporto di marce | 20:1 | 50:1 | 100:1 | 250:1 |
| Rapporto preciso | 20,313 | 50,312 | 99,531 | 249,943 |
| Numero del dente | 14 | 14 | 14 | 14 |
| Livelli dell'ingranaggio | 3 | 5 | 5 | 5 |
| Efficienza | 71% | 58% | 58% | 58% |
Schizzo:
Esposizione del prodotto:
Applicazione dei motori passo a passo:
I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.
Vantaggio dei motori passo a passo:
Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.
I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.
1. Controllo preciso realizzabile, programmabile
2. Senza disturbo elettromagnetico & scintille elettriche
3. Piccola dimensione
4. Prezzo ragionevole
5. A basso rumore
6. Tempo di impiego lungo
I motori passo a passo sono ampiamente usati fra tutte le industrie.
Informazioni d'imballaggio e di spedizione:
I campioni sono imballati con la spugna della schiuma dentro la scatola di carta.
Per fabbricazione in serie, i prodotti sono imballati in cartone di carta.
Per trasporto del mare (fabbricazione in serie), i cartoni sono pallet ingrassato.
Tempo di spedizione:
Da preciso (TNT dell'UPS Federal Express di DHL): 5~12 giorni
Da 4PX preciso: 10~20 giorni
Trasporto del mare: 40~60 giorni (dipende dai paesi differenti)
