Dettagli del prodotto
Luogo di origine: La Cina
Marca: V-motor
Certificazione: RoHS
Numero di modello: Scatola ingranaggi di ingranaggio a vite SM15-1812
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pc
Prezzo: US$3~8
Imballaggi particolari: I campioni sono imballati in piccoli cartoni e cotone della perla ed i prodotti sfusi sono in conten
Tempi di consegna: 15 giorni
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 100000/month
Tipo: |
Il magnete permanente ha innestato il motore passo a passo |
Fase: |
2-2 |
Corrente/fase: |
0.4A |
Angolo di punto (gradi): |
gradi 18/i (i rapporto di marce) |
Tensione nominale: |
5V o come richiesta |
Applicazione: |
Gli elettrodomestici, CNC di Medical Machine della stampante 3D lavorano il robot a macchina |
Rapporto di marce: |
21~1030:1 |
Ad ingranaggi: |
Ingranaggio a vite e ingranaggio cilindrico |
Tipo: |
Il magnete permanente ha innestato il motore passo a passo |
Fase: |
2-2 |
Corrente/fase: |
0.4A |
Angolo di punto (gradi): |
gradi 18/i (i rapporto di marce) |
Tensione nominale: |
5V o come richiesta |
Applicazione: |
Gli elettrodomestici, CNC di Medical Machine della stampante 3D lavorano il robot a macchina |
Rapporto di marce: |
21~1030:1 |
Ad ingranaggi: |
Ingranaggio a vite e ingranaggio cilindrico |

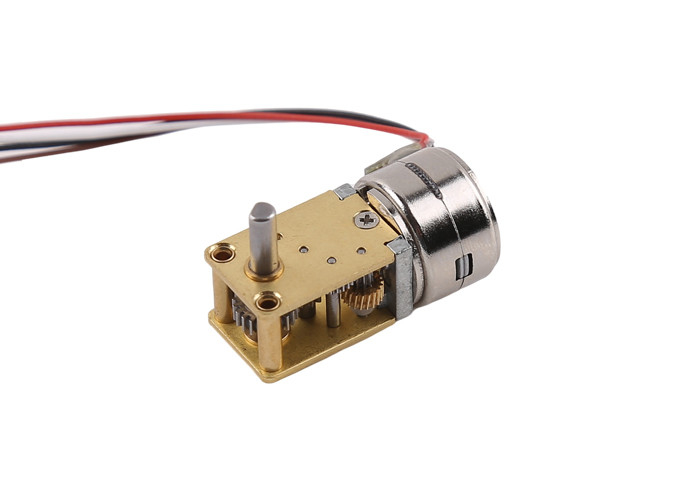

motore passo a passo di 15mm allegato con il cambio 1812 del verme
Questa serie di motori innestati è montata con il motore passo a passo SM15 ed il riduttore 1812 dell'ingranaggio a vite del metallo di precisione.
Il volume globale del motore innestato è piccolo, la gamma di selezione del rapporto di riduzione è ampia e l'angolo fra l'albero di uscita ed il cuscinetto del motore è di 90 gradi, che è adatto a requisiti dell'installazione delle occasioni speciali.
L'angolo del passaggio fondamentale del motore è di 18 gradi, cioè, 20 punti per rivoluzione, più l'effetto della decelerazione del cambio, la risoluzione finale di angolo del motore possono raggiungere 0.018~0.9 gradi, che possono essere utilizzati nei vari posti precisi di controllo.
I rapporti selezionabili della velocità sono 1:1030 di 1:798 di 1:603 di 1:515 di 1:399 di 1:302 di 1:236 di 1:118 di 1:42 di 1:21, rapporti differenti della velocità produrranno la coppia di torsione differente e la velocità, clienti può essere selezionata secondo i requisiti differenti della velocità e di coppia di torsione. I rapporti speciali possono anche essere personalizzati, se avete bisogno di, prego si sentono libero per contattarci.
dovuto l'uso della struttura dell'ingranaggio a vite, l'intero motore ha una struttura compatta, ma l'efficienza di questa struttura è relativamente bassa, in modo dall'attenzione speciale dovrebbe essere pagata quando la seleziona.
Parametri principali passo passo del cambio del verme SM15mm-1812:
| NOME DI PRODOTTO | un verme da 15 millimetri ha innestato il motore passo a passo |
| MODELLO | Pubblicazione periodica SM15-1812 |
| ANGOLO DI PUNTO DEL MOTORE | 18° |
| RESISTENCE | 31Ω±7% (20 15 10 ohm facoltativo) |
| GAMMA DI TEMPERATURA DI FUNZIONAMENTO | -0~+55 ℃ |
| RAPPORTO DI MARCE | ~1:1030 di 1:21 |
| SERVIZIO DEL ODM & DELL'OEM | DISPONIBILE |
| EFFICIENZA | 10~20% |
| GAMMA DI VELOCITÀ | Asse del motore (0~3000RPM) fuori (0~150rpm) |
Motore passo a passo dell'ingranaggio a vite SM15-1812 fuori che disegna:
Esposizione del motore passo a passo dell'ingranaggio a vite SM15-1812:
