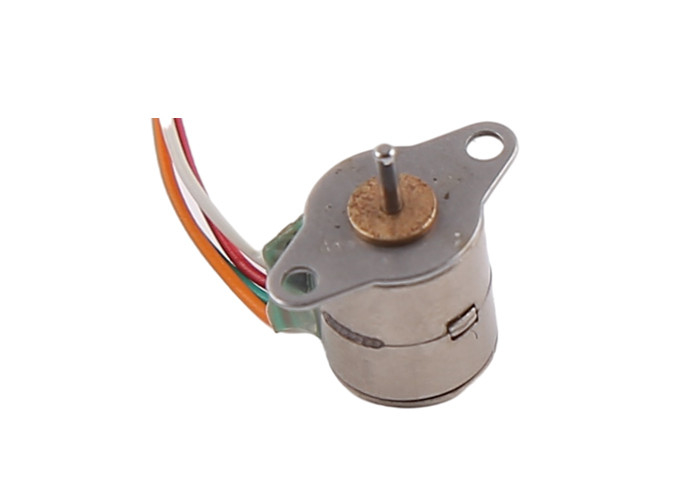

Micro fase a magnete permanente del motore passo a passo 5VDC 2 di ROHS

Alta precisione 5D VC 2 motore facente un passo a magnete permanente di fase 8mm micro

motore passo a passo a magnete permanente di Palo dell'artiglio di 8mm micro

Il motore è un tipo motore facente un passo a magnete permanente del palo dell'artiglio, che appartiene alla categoria di micro motore facente un passo di piccola precisione.

Il diametro esterno del motore è 8mm, la lunghezza è cir cuta 9mm, l'angolo di punto è di 18 gradi e la resistenza del motore è 10~50ohm, che può essere selezionato secondo il cir cutuito movente di azionamento e di tensione. Per facilitare il cliente per collegare il driver, l'incavo del motore ha generalmente opzioni comuni del meccanismo quali il perno nudo, il cavo di collegamento, del PWB e FPC.

In generale, i clienti utilizzano i motori con i cambi miniatura e l'attrezzatura dei clienti ha meccanismi di riduzione. O il motore può anche essere installato con una madrevite per aumentare la spinta, in modo da raggiungere lo scopo delle parti mobili.

La dimensione del motore è piccola e la forza dell'uscita è inoltre piccola. La coppia di torsione normale è soltanto 1~3g.cm, che sarà utilizzato nella micro unità di controllo di precisione. Per esempio: il meccanismo di adeguamento e del movimento della macchina fotografica, la lente ed il filtro dello strumento ottico, il meccanismo di trasmissione della carta reattiva miniatura con il posizionamento preciso, ecc.

Scheda di dati di parametro del motore passo a passo:

Curva di coppia di torsione del motore passo a passo:

Motore passo a passo fuori del disegno:

Esposizione del motore passo a passo:

Servizio e personalizzazione dell'utente:

Per questo tipo di motore, possiamo fornire una gamma completa di servizi su misura quali la resistenza del motore, la dimensione del giunto di supporto, la dimensione dell'asse ed i metodi dello sbocco del cavo. per soddisfare le esigenze differenti dei clienti nella massima misura possibile.

Allo stesso tempo, il motore può essere fornito di due scatole di riduzione, una è una scatola ingranaggi di ingranaggio cilindrico 10*8, la gamma di rapporto di riduzione è 2~250; l'altra è una scatola planetaria di riduzione, con un diametro di 8mm ed il rapporto di riduzione è 1:16 1 di 1:14: 64 1:4096 di 1:1024 di 1:256 sei opzioni.

Inoltre, possiamo anche installare un codificatore magnetico al back end del motore secondo i bisogni del cliente. Il PPR di un codificatore generale può essere fra 3 e 12, che è una tecnica specializzata. Aggiungendo un codificatore a così piccolo motore non è abilità facile.
