Dettagli del prodotto
Luogo di origine: La Cina
Marca: V-motor
Certificazione: RoHS
Numero di modello: Motore di SM25-Linear
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: US$10~33
Imballaggi particolari: Fuori la scatola è di carta, per fabbricazione in serie, può utilizzare il pallet per trasporto faci
Tempi di consegna: 15 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100000/month
Tipo del motore: |
Motore passo a passo lineare |
Angolo di punto: |
7,5 gradi |
Lunghezza di punto: |
0.0127~0.1016 |
Resistenza alla fase: |
13.5Ω 70Ω |
Forza di Thrus: |
30~80N |
Determinare tensione: |
5~12vdc |
Tipo del motore: |
Motore passo a passo lineare |
Angolo di punto: |
7,5 gradi |
Lunghezza di punto: |
0.0127~0.1016 |
Resistenza alla fase: |
13.5Ω 70Ω |
Forza di Thrus: |
30~80N |
Determinare tensione: |
5~12vdc |

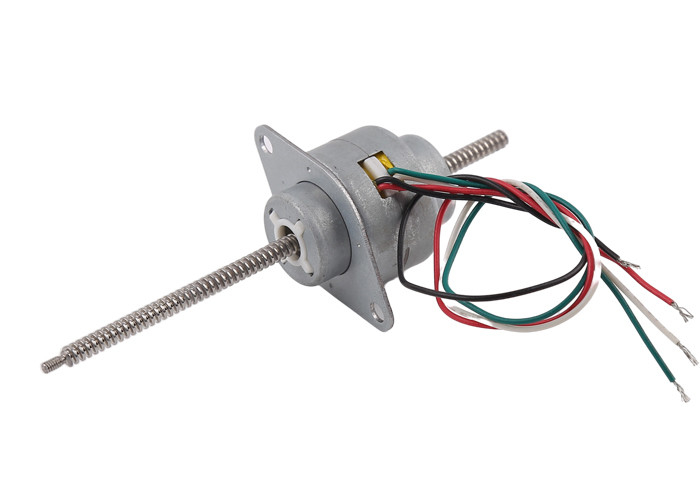

Il motore facente un passo di SM25-Linear con la madrevite, quando il rotore sta eseguendo il CW o il senso antiorario, la madrevite si muoverà in avanti o indietro. Allo stesso tempo il cavo girerà.
L'angolo di punto del motore è di 7,5 gradi e di 15 gradi.
Ogni punto del motore facente un passo gira, il cavo muove 0.0127mm (o 0.0254mm, 0.0508mm, 0.1016mm. Ci sono passi del cavo ed angoli differenti di punto per la selezione.
Questo prodotto è il prodotto brevettato della società. Con il moto relativo del rotore interno e della vite, la rotazione del motore è convertita in moto lineare. Pricipalmente utilizzato nel controllo della valvola, in bottoni automatici, in attrezzatura medica, nelle macchine del tessuto, in robot ed in altri campi relativi.
Inoltre, la parte fissante esterna può usare quattro serrafili (perni leggeri) o i cavi di collegamento, o il PWB di FPC FFC secondo i requisiti di cliente.
La sezione dell'uscita è lineare.
Scheda di dati di parametro del motore passo a passo
| Nome di prodotto |
motore passo a passo lineare di 25mm |
| Modello | SM25--Non prigioniero |
| Resistenza | 13Ω±10% |
| Tiri dentro la frequenza | 600PPS |
| La spinta tipica | 60N |
| induttanza | 4.5REF (MH) |
| Montaggio dell'apertura | φ3.7mm (attraverso il foro) |
| Altezza assiale | (personalizzabile) 76 millimetri |
| Classe di Insalution | classe E |
| Wrie del cavo | UL 1061 AWG26 |
| Servizio del ODM & dell'OEM | DISPONIBILE |
Curva della forza di spinta del motore:
Motore fuori che disegna:
Il nostro gruppo ha più di 10 anni di progettazione del motore passo a passo, di sviluppo e di esperienza di fabbricazione di produzione, in modo da possiamo raggiungere lo sviluppo del prodotto e la progettazione ausiliaria secondo i bisogni speciali dei clienti!
I bisogni del cliente sono i nostri sforzi, prego si sentono libero per contattarci!
