Product Details
Luogo di origine: La Cina
Marca: VIC-TECH
Certificazione: RoHS
Numero di modello: VSM25B-24S
Payment & Shipping Terms
Quantità di ordine minimo: 1Unit
Prezzo: $15~$37/Unit
Imballaggi particolari: Il pacchetto standard dell'esportazione, o può essere personalizzato
Tempi di consegna: 10~30 giorni dopo la ricezione del pagamento del campione
Termini di pagamento: MoneyGram, Western Union, carta di credito, T/T, L/C
Capacità di alimentazione: 10000 unità/anno
Tipo del motore: |
Motore passo a passo lineare a magnete permanente |
Disegno dell'albero: |
Asse di prova |
Angolo di punto: |
15°/step |
Passo della madrevite: |
0.6096mm |
Diametro del motore: |
25mm |
Resistenza di bobina: |
70Ω/phase |
Tipo del motore: |
Motore passo a passo lineare a magnete permanente |
Disegno dell'albero: |
Asse di prova |
Angolo di punto: |
15°/step |
Passo della madrevite: |
0.6096mm |
Diametro del motore: |
25mm |
Resistenza di bobina: |
70Ω/phase |
Motore passo a passo lineare passato PM della vite trapezoidale dell'asse di angolo di punto di VSM25B-24S 15°
Descrizione:

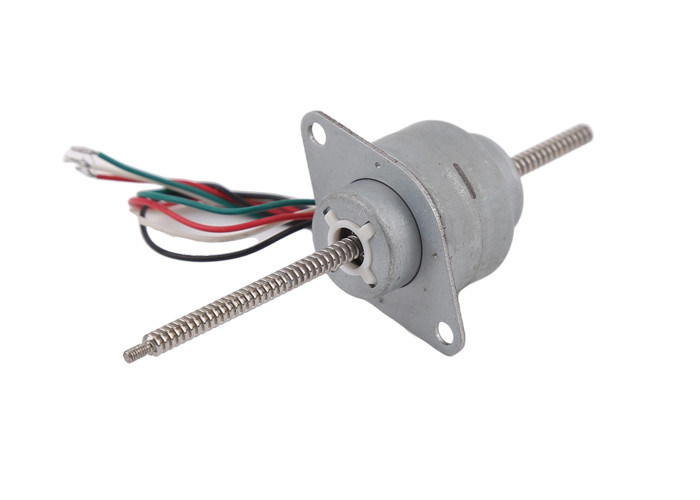

VSM25B-24S è un motore passo a passo lineare del diametro di 25mm con l'asse di prova.
Abbiamo tipo differente tre di assi: asse di prova, asse prigioniera ed azionamento esterno.
L'angolo di punto è 15°/step ed inoltre abbiamo rapporto 7.5°gear per la scelta.
La lunghezza di punto è 0.0254mm e significa che la madrevite viaggia 0.0254mm quando il motore intraprende un'singola azione.
L'angolo di punto è determinato tramite gli inizio della madrevite.
Con più inizio, il cavo della madrevite è viaggi e della più grande madrevite velocemente e la spinta della madrevite è più piccola.
Abbiamo il singolo inizio, 2 inizio e 4 inizio ed il passo della madrevite è lo stesso: 0.6096mm.
Per questo motore, il cavo della madrevite è 0.6096mm ed è singolo inizio.
Confermi prego per condurre a vite e condurre prima di voi i campioni di ordine.
Parametri:
| Modello no. | VSM25B-24S |
| Tipo dell'asse | Asse passata |
| Angolo di punto | 15° |
| Tensione | CC 12V |
| Resistenza di bobina | 70Ω |
| Madrevite | 0.6096mm (singolo inizio) |
| Lunghezza di punto | 0.0254mm/step |
| Colpo | 52mm (regolabile) |
| Peso netto | Cir cuta 50 grammi |
Schizzo:
Esposizione del prodotto:
Cir cuta il motore passo a passo lineare:
Progettazione là differente:
Asse prigioniera (asse fissa): la madrevite non è permessa filare, può andare soltanto su e giù, fa il movimento di motore lineare.
Asse eseguita-throught (tramite l'asse andante): la madrevite può muoversi su e giù quando fila. Quando la madrevite è riparata, non concedere girare, la madrevite può alzare correttamente un basso ed il lavoro.
Azionamento esterno (con il dado): La madrevite è riparata, non può alzare ed abbassare, può filare soltanto e c'è un dado sulla madrevite da alzare ed abbassare.
Cir cuta la madrevite e la lunghezza di punto:
Abbiamo due tipi di angoli di punto: 15°and 7.5°. I motori con l'angolo di punto 15° intraprende 24 azione per un giro ed i motori con l'angolo di punto 7.5° intraprendono 48 azione per un giro.
Abbiamo tre tipi di cavi della madrevite, con i singoli inizio doule/di inizio e 4 inizio.
Il passo è lo stesso: 0.6096mm
Lead=starts*pitch della madrevite
Per gli esempi, per la madrevite di 2 inizio, conduca è 2*0.6096=1.2192mm
La lunghezza di punto del motore, è la madrevite di distanza/dado viaggia quando il motore intraprende un'azione.
Cavo/punti della vite del length=lead del punto del motore per ogni giro
Per gli esempi, per la madrevite di 2 inizio, l'angolo di punto è 7.5°,
Punto length=lead/24=1.2192/24=0.0508mm/step
Cir cuta la spinta:
La spinta è collegata con la frequenza del driver e cavo della madrevite, angolo passo passo e dimensione del motore.
La dimensione del motore più grande, spinta è più grande.
La frequenza che più basso ottiene, che va in automobile di girare più lento e la spinta è più grande.
Il cavo più a basso tenore di piombo della vite è, spinta è più grande.
7,5 gradi fanno un passo angolo confronteranno il più alta spinta a 15 gradi.
Applicazione dei motori passo a passo:
I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.
Vantaggio dei motori passo a passo:
Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.
I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.
1. Controllo preciso realizzabile, programmabile
2. Senza disturbo elettromagnetico & scintille elettriche
3. Piccola dimensione
4. Prezzo ragionevole
5. A basso rumore
6. Tempo di impiego lungo
Informazioni d'imballaggio e di spedizione:
I campioni sono imballati con la spugna della schiuma dentro la scatola di carta.
Per fabbricazione in serie, i prodotti sono imballati in cartone di carta.
Per trasporto del mare (fabbricazione in serie), i cartoni sono pallet ingrassato.
Tempo di spedizione:
Da preciso (TNT dell'UPS Federal Express di DHL): 5~12 giorni
Da 4PX preciso: 10~20 giorni
Trasporto del mare: 40~60 giorni (dipende dai paesi differenti)
