Dettagli del prodotto
Luogo di origine: La Cina
Marca: Vic-Tech
Certificazione: RoHS
Numero di modello: 20BY45-20G
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1Unit
Prezzo: $3.5~$7/Unit
Imballaggi particolari: I campioni sono imballati con il contenitore di carta ed i prodotti di fabbricazione in serie sono i
Tempi di consegna: i 10~20 giorni dopo che il campione è pagato
Termini di pagamento: T/T, Paypal, carta di credito
Capacità di alimentazione: 100000 pc/Month
Tipo del motore: |
PM motor+gearbox passo passo |
Dimensione del motore: |
20mm |
Angolo di punto: |
rapporto 18°/gear |
Rapporto di marce: |
10:1 al 488:1 |
Resistenza: |
10Ω/phase |
Determinare modo: |
Bipolare |
Tipo del motore: |
PM motor+gearbox passo passo |
Dimensione del motore: |
20mm |
Angolo di punto: |
rapporto 18°/gear |
Rapporto di marce: |
10:1 al 488:1 |
Resistenza: |
10Ω/phase |
Determinare modo: |
Bipolare |

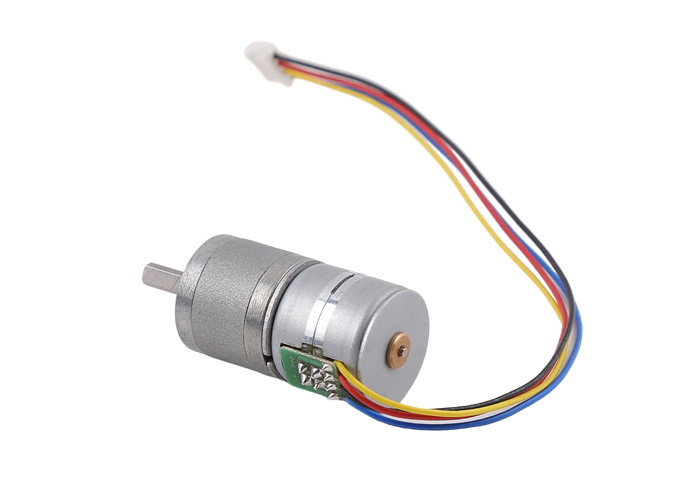

Motore passo a passo di vario del rapporto di marce 20mm angolo di punto 18° con il cambio
Ciò è un motore passo a passo di 20mm misura con un cambio.
L'angolo fare un passo di singolo motore di 20mm è 18°/step.
Con il cambio, l'angolo di punto del motore è più piccolo e la coppia di torsione del motore molto è migliorata. (secondo il rapporto di marce)
I clienti possono scegliere i rapporti di marce differenti secondo i loro propri requisiti.
Inoltre, altri parametri quali la resistenza del motore/lunghezza di cavo/tipo del connettore, lunghezza dell'albero di uscita, forma, ecc. può essere personalizzato.
Motore che avvia ingranaggio: La m. 0,25 Z14 L 1,5, l'altezza dal fronte dell'estremità superiore dell'asse alla copertura di estremità del motore è 3.8~4.2
La coppia di torsione dell'uscita è la coppia di torsione del motore ed il rapporto di riduzione moltiplicati per l'efficienza. L'efficienza è collegata con il numero delle fasi dell'ingranaggio. Il riferimento è come segue: 3/4 di fase, 85% ed ogni fase successiva è moltiplicata per un 0,9
| Modello no. | 20BY45-20G |
| Fase no. | 2 fasi (bipolari) |
| Tensione nominale | UNA CC DI 5~8 V |
| Resistenza | 10Ω±10%/phase (regolabile) |
| Angolo di punto | rapporto 18°/gear |
| Metodo di eccitazione | 2-2 fase |
| Albero di uscita | asse del diametro D3.5 di 4mm |
| Estragga la coppia di torsione | 150mNm (800Hz) |
| Auto-individuando coppia di torsione (senza eccitazione) | riferimento 50mNm |
| Tenuta della coppia di torsione | ≥250mNm |
Parametri del cambio:
| Livelli del cambio | Lunghezza L1 (millimetri) del cambio | Rapporto di marce |
| 3/4 dei livelli | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 livelli | 17,5 | 50:1/62.5:1/78.1 |
| 6 livelli | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 livelli | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Schizzo:
Esposizione del prodotto:
I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.
Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.
I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.
1. Controllo preciso realizzabile, programmabile
2. Senza disturbo elettromagnetico & scintille elettriche
3. Piccola dimensione
4. Prezzo ragionevole
5. A basso rumore
6. Tempo di impiego lungo
I motori passo a passo sono ampiamente usati fra tutte le industrie.
