Dettagli del prodotto
Luogo di origine: La Cina
Marca: Vic-Tech
Certificazione: RoHS
Numero di modello: SM15-845G
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1Unit
Prezzo: $3~$7/Unit
Imballaggi particolari: I campioni sono imballati con il contenitore di carta ed i prodotti di fabbricazione in serie sono i
Tempi di consegna: i 10~20 giorni dopo che il campione è pagato
Termini di pagamento: T/T, Paypal, carta di credito
Capacità di alimentazione: 100000 pc/Month
Tipo del motore: |
PM motor+gearbox+case |
Dimensione del motore: |
un diametro da 15 millimetri |
Angolo di punto: |
rapporto 18°/gear |
Resistenza di bobina: |
31Ω/phase |
Determinare tensione: |
CC 5 |
Rapporto di marce: |
2:1 al 1000:1 |
Tipo del motore: |
PM motor+gearbox+case |
Dimensione del motore: |
un diametro da 15 millimetri |
Angolo di punto: |
rapporto 18°/gear |
Resistenza di bobina: |
31Ω/phase |
Determinare tensione: |
CC 5 |
Rapporto di marce: |
2:1 al 1000:1 |

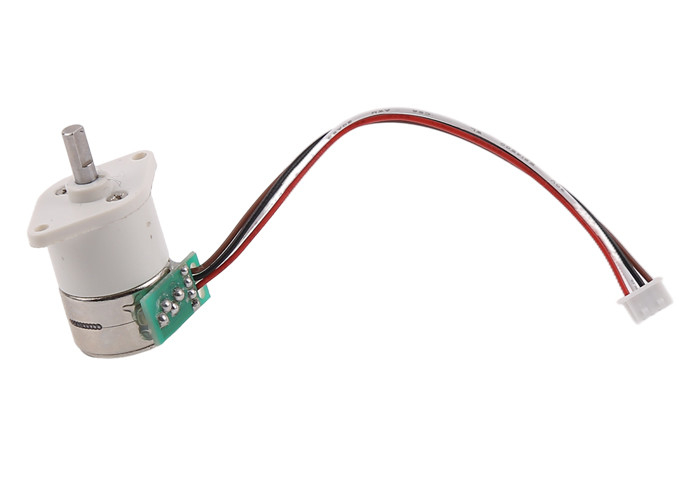

Motore passo a passo del riduttore 15mm PM del cambio di SM15-845G con il caso protettivo
Descrizione:
Ciò è il nostro motore di 15mm allegato con un cambio.
Questa dimensione del cambio è 12mm*10mm. (Length*Width)
Abbiamo rapporti di marce differenti per la scelta, dal 2:1 a 1000: 1.
I clienti possono scegliere la base del rapporto di marce sul loro requisito di coppia di torsione e della velocità.
Il rapporto di marce che più grande ha, i motori avranno la velocità più lenta dell'uscita e più alta coppia di torsione.
Inoltre, c'è una custodia in plastica per proteggere il cambio, assicura la protezione antipolvere.
Se il cliente non vuole la custodia in plastica, possiamo liberarselo.
Parametri del motore:
| Tipo del motore | Motore passo a passo di PM |
| Tipo del cambio | cambio di 10*12mm |
| Fase no. | 2 fasi |
| Resistenza | 31Ω/phase |
| Tensione nominale | CC 5V |
| Angolo di punto | rapporto 18°/gear |
| Albero di uscita | asse di 3mm D2.5 D |
| Tipo del connettore | Molex 51021-0400 (passo di 1.25mm) |
Parametri del cambio:
| Rapporto di marce | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Rapporto preciso | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Numero del dente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Livelli dell'ingranaggio | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficienza | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Rapporto di marce | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Rapporto preciso | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Numero del dente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Livelli dell'ingranaggio | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficienza | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Schizzo:
Esposizione del prodotto:
Applicazione dei motori passo a passo:
I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.
Vantaggio dei motori passo a passo:
Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.
I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.
1. controllo preciso realizzabile, programmabile
2. Senza disturbo elettromagnetico & scintille elettriche
3. di piccola dimensione
4. prezzo ragionevole
5. a basso rumore
6. tempo di impiego lungo
I motori passo a passo sono ampiamente usati fra tutte le industrie.
Informazioni d'imballaggio e di spedizione:
I campioni sono imballati con la spugna della schiuma dentro la scatola di carta.
Per fabbricazione in serie, i prodotti sono imballati in cartone di carta.
Per trasporto del mare (fabbricazione in serie), i cartoni sono pallet ingrassato.
Tempo di spedizione:
Da preciso (TNT dell'UPS Federal Express di DHL): 5~12 giorni
Da 4PX preciso: 10~20 giorni
Trasporto del mare: 40~60 giorni (dipende dai paesi differenti)
FAQ:
Domanda 1: È voi un produttore o un commerciante?
Siamo un produttore. Produciamo ci andiamo in automobile.
Domanda 2: Dove è la vostra fabbrica? Possiamo visitare la vostra fabbrica?
La nostra fabbrica è situata nella città di Changzhou. Senta libero per visitarci se volete.
Domanda 3: Fornite i campioni liberi su misura dei campioni?
Possiamo fare la personalizzazione sui campioni ed ha costato il costo extra di personalizzazione.
No, non inviamo i campioni liberi.
Domanda 4: Che cosa è il termine d'esecuzione sui campioni?
Per i campioni in azione, il termine d'esecuzione ha luogo nei 3 giorni.
Per i campioni non in azione, il termine d'esecuzione è dei cir cuta 15 giorni.
Per i campioni su misura, il termine d'esecuzione è dei cir cuta 25 - 30 giorni.
Domanda 5: Che servizio di personalizzazione fornite?
Abbiamo un gruppo di sviluppo per oltre 20 anni di esperienza.
Forniamo il servizio di personalizzazione sulle componenti tutte le specie di motore.
Dal cursore del motore, la madrevite, cambi progettano.
Alla lunghezza di cavo, al tipo del connettore ed alla progettazione di FPC.
Domanda 6: Possiamo firmare un contratto di NDA se vogliamo sviluppare un nuovo prodotto?
Sì, possiamo firmare il contratto di NDA e proteggere la vostra riservatezza.
Senta libero per contattarci se avete un nuovo progetto da svilupparti.
