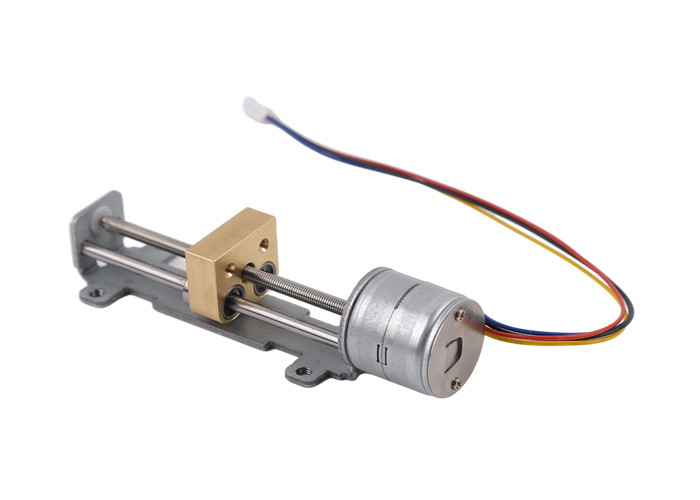

Il motore 20mm 1KG di SM20-55 L-T Miniature Linear Stepper ha spinto la madrevite M3

SM20-55L-T 20mm 1KG ha spinto il motore passo a passo lineare del cursore d'ottone della madrevite M3

Ciò è un motore passo a passo a magnete permanente del diametro di 20mm allegato con una vite +slider di bracket+lead.

Ci sono doppi cuscinetti lineari e possono fornire l'appoggio importante al cursore e che si assicurano che il cursore possa muoversi fluente quando il carico va su.

La madrevite è vite regolare M3, il passo è 0.5mm e l'angolo di punto del motore è 18°/step, così intraprende 20 azione per girare un giro.

La lunghezza di punto del motore (risoluzione) è 0.025/step, prego si assicura che la risoluzione del motore sia cir cuta soddisfare la vostra richiesta di precisione.

Parametri:

Schizzo:

Esposizione del prodotto:

Cir cuta il motore passo a passo lineare con il cursore:

Il nostro motore del cursore è una serie completa di assemblea compreso il motore + la madrevite + il sostegno + il cursore.

L'angolo del punto del motore è generalmente 18°/step, che significa 20 punti per ogni giro.

Quando il motore gira un giro, il cursore muove un cavo.

Per le singole madreviti di inizio: =lead del passo.

Così la lunghezza di punto è (viaggi lineari del cursore del movimento di mezzi di lunghezza di punto, quando il motore passo a passo intraprende esattamente un'azione):

Cavo della madrevite/punti di ogni rotazione

Per esempio se la madrevite è M2*0.4P (madrevite regolare di m2 del passo di 0.4mm), l'angolo di punto del motore è 18°, lunghezza di punto di questo motore è 0.4mm/20=0.02mm/step.

Inoltre, la lunghezza della madrevite è personalizzabile ed inoltre dobbiamo regolare la progettazione del sostegno, se personalizzate la lunghezza della madrevite.

Applicazione dei motori passo a passo:

I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.

I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.

Vantaggio dei motori passo a passo:

Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.

I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.

1. Controllo preciso realizzabile, programmabile

2. Senza disturbo elettromagnetico & scintille elettriche

3. Piccola dimensione

4. Prezzo ragionevole

5. A basso rumore

6. Tempo di impiego lungo

Informazioni d'imballaggio e di spedizione:

I campioni sono imballati con la spugna della schiuma dentro la scatola di carta.

Per fabbricazione in serie, i prodotti sono imballati in cartone di carta.

Per trasporto del mare (fabbricazione in serie), i cartoni sono pallet ingrassato.

Tempo di spedizione:

Da preciso (TNT dell'UPS Federal Express di DHL): 5~12 giorni

Da 4PX preciso: 10~20 giorni

Trasporto del mare: 40~60 giorni (dipende dai paesi differenti)
