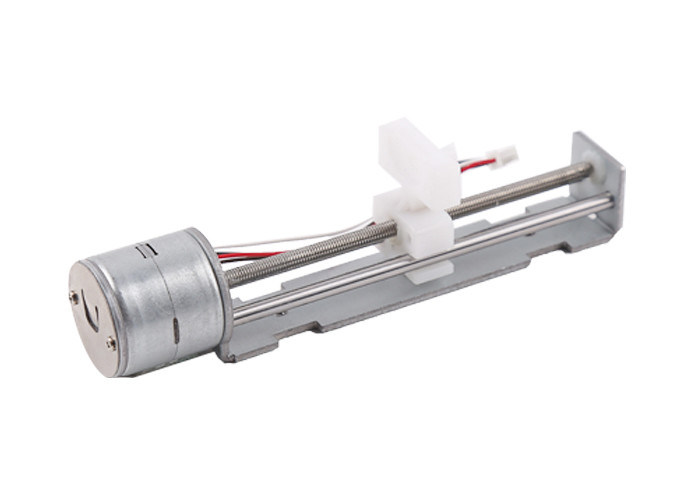

fase del motore 2 della madrevite di 20mm POM Slider Stepper Motor 12VDC

madrevite del motore passo a passo 12VDC del cursore di 20mm un motore passo a passo di 2 fasi con il cursore di POM

caratteristiche del motore passo a passo del cursore della madrevite M3 di 20mm:

SM20-66L è un motore passo a passo del micro di precisione, la lunghezza della vite è 66mm, il micro cursore del motore passo a passo POM del cursore con il motore passo a passo lineare di CC del sostegno 12V, l'albero di uscita ha una madrevite con un passo di 0.5mm, tramite la madrevite e la vite che la madrevite di sostegno dalla barretta gira nella spinta.
L'angolo del passaggio fondamentale del motore è di 18 gradi ed il motore esegue 20 punti alla settimana, in modo dalla risoluzione di spostamento può raggiungere 0.02mm, raggiungendo lo scopo di controllo preciso.

La parte dell'input del motore è un cavo di collegamento, ma può trasformarsi un ago di collegamento del cavo, PWB ed altre forme secondo i bisogni del cliente.
I supporti di attacco possono essere personalizzati secondo i requisiti dell'installazione del cliente.
Poiché l'albero di uscita del motore è una madrevite, durante la rotazione della madrevite, la madrevite guida il cursore per muoversi avanti e indietro. Ciò fornisce convenientemente le azioni come di andata ed a rovescio. Inoltre, il motore facente un passo può controllare precisamente la velocità, il numero delle rivoluzioni, ecc., che inoltre determina la velocità del movimento del cursore e la posizione del movimento è esattamente controllabile. La precisione di posizionamento può essere controllata all'interno di 0.05mm.

Applicazione principale

1) distributore automatico

2) Strumenti ottici

3) apparecchi medici di precisione

4) attrezzatura di bellezza

L'altra applicazione precisa di controllo

specifiche del motore passo a passo del cursore della madrevite M3 di 20mm:

Un disegno del motore passo a passo del cursore di plastica di 20mm con il colpo di 66mm:

Esposizione del prodotto per il motore passo a passo del cursore di plastica di 20mm:

I clienti possono personalizzare il contenuto:

1. In termini di diametro esterno del prodotto, le dimensioni differenti come 6 8 10 15 20 25mm possono essere selezionate secondo l'ambiente dell'uso del cliente, la forza dello spazio, ecc.

2. La posizione dello sbocco del motore può essere selezionata liberamente all'interno di una gamma da 360 gradi, in modo da soddisfare le richieste dell'installazione nel migliore stato. Allo stesso tempo, il connettore può scegliere il filo di piombo, il PWB, perno nudo di FPC.

2. Secondo i requisiti dei clienti, l'efficace colpo del motore può essere personalizzato all'interno di certa gamma, pricipalmente considerando il diametro e la lunghezza della vite.

solitamente la lunghezza massima della vite di m2 può essere 50mm, la vite M3 può essere 100mm e la vite M4 può essere 100mm. Può fare 150mm. L'uso di una madrevite con un diametro eccessivamente grande per un piccolo motore consuma molto potere, in modo dalla considerazione completa dovrebbe essere presa quando seleziona un motore.

4. Il materiale del cursore è fatto generalmente di plastica, che è facile da formarsi ed economico.

Quando il cliente ha l'ambiente e requisiti speciali di uso, il cursore può anche essere fatto delle parti di metallo.

Naturalmente, il costo sarà relativamente alto, che è determinato secondo i requisiti del cliente della forma e della dimensione del cursore.
