Dettagli del prodotto
Luogo di origine: La Cina
Marca: Vic-Tech
Certificazione: RoHS
Numero di modello: VSM10157
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1Unit
Prezzo: $3.5~$7/Unit
Imballaggi particolari: I campioni sono imballati con il contenitore di carta ed i prodotti di fabbricazione in serie sono i
Tempi di consegna: i 10~20 giorni dopo che il campione è pagato
Termini di pagamento: T/T, Paypal, carta di credito
Capacità di alimentazione: 100000 pc/Month
Tipo del motore: |
Cambio passo passo di PM motor+ |
Dimensione del motore: |
diametro 10mm |
Angolo di punto: |
rapporto 18°/gear |
Tipo del cambio: |
cambio 10*12 |
Tipo del connettore: |
Connettore di perno FPC/4 |
Albero di uscita: |
Asse della madrevite del pozzo di D |
Tipo del motore: |
Cambio passo passo di PM motor+ |
Dimensione del motore: |
diametro 10mm |
Angolo di punto: |
rapporto 18°/gear |
Tipo del cambio: |
cambio 10*12 |
Tipo del connettore: |
Connettore di perno FPC/4 |
Albero di uscita: |
Asse della madrevite del pozzo di D |

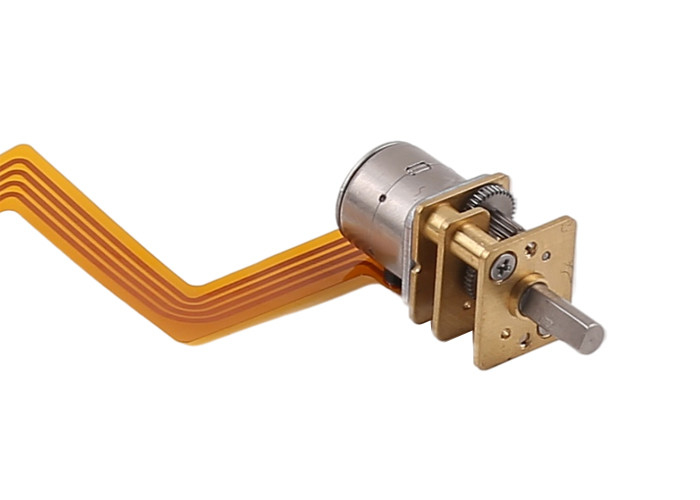

Motore passo a passo facoltativo del magnete permanente VSM10-816G del cambio 10mm del rapporto di marce 10*12
VSM10157 è un motore passo a passo del magnete permanente di 10mm con il cambio di 10*12mm.
I cambi sono disponibili nei rapporti di marce differenti (dal 2:1 a 1000: 1), clienti può scegliere il rapporto di marce secondo i loro requisiti coppia di torsione/della velocità.
Per quanto riguarda il tipo del connettore, l'immagine è FPC.
Possiamo anche fare PCB+4 wires+connector, abbiamo gioco differente del connettore, come 1mm/1.25mm/1.5mm/2mm/2.5mm che spazia ecc.
Il connettore più comunemente usato è 51021-0400 (connettore del passo di 1.25mm)
| Modello no. | VSM10157-10G |
| Diametro del motore | 10mm |
| Angolo di punto | 18°/10 |
| Tensione nominale | CC 3.3-5V |
| Albero di uscita | Asse della madrevite di D shaft/M3 |
| Tipo del connettore | connettore di perno fpc/4 |
| Fase no. | bifase |
| Resistenza del motore | 19Ω/phase |
| Tipo del motore | Bipolare |
| Rapporto di marce | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Rapporto preciso | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Numero del dente | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Livelli dell'ingranaggio | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Efficienza | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Rapporto di marce | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Rapporto preciso | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Numero del dente | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Livelli dell'ingranaggio | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Efficienza | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
I motori passo a passo sono utilizzati per controllo preciso, ampiamente usato su attrezzatura medica, sulla stampatrice 3D, sul controllo preciso industriale, sulle attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in tutti i conrtol preciso di requisito dei meccanismi e movimento rotazionale/lineare.
Il motore passo a passo può raggiungere il controllo preciso anche senza codificatori/senza del fine-ciclo retroagisce il sistema, inoltre essi non ha elettrico spazzolati. Così non ci sono disturbo elettromagnetico ed edizioni delle scintille elettriche. In alcuni casi, possono sostituire la CC hanno spazzolato i motori senza spazzola dei motori.
I motori passo a passo sono facili da controllare con i driver e questa caratteristica stabilire la sua posizione importante nel campo di controllo preciso.
1. Controllo preciso realizzabile, programmabile
2. Senza disturbo elettromagnetico & scintille elettriche
3. Piccola dimensione
4. Prezzo ragionevole
5. A basso rumore
6. Tempo di impiego lungo
I motori passo a passo sono ampiamente usati fra tutte le industrie.
